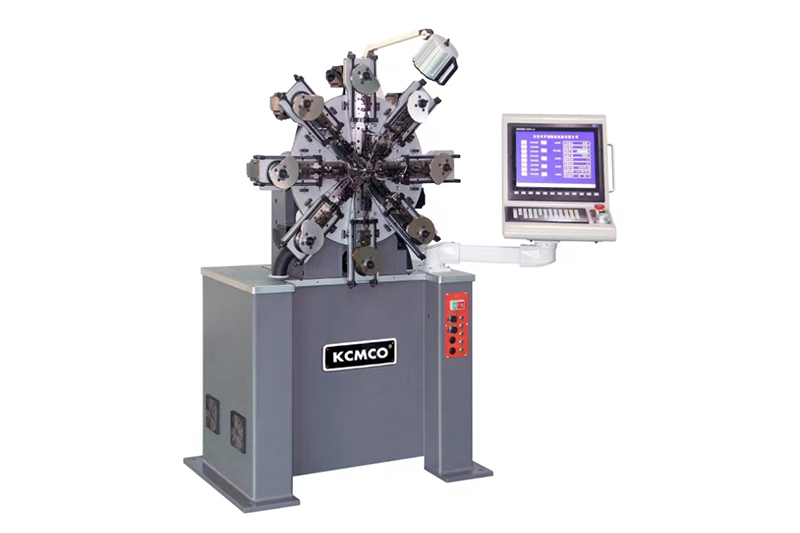

ماكينة CNC لتشكيل النوابض بدون عمود كامات ذات 10 محاور، KCT-1008A
تجمع ماكينة تشكيل النوابض (الزنبركات) هذه بين نظام التحكم CNC التايواني مع محركات المؤازرة (السيرفو) المستوردة من اليابان والتي تتميز بتصميم عمود بدون حدبات (كامات) وبدون اهتزازات. يدمج نظام تشكيل العمود المرفقي، نظام تغذية الأسلاك، نظام الدوران، نظام التسوية (التقويم)، مما يسمح بإنتاج نوابض فعالة. يعمل كل من محاور السيرفو بشكل مستقل، مما يحقق التشغيل المتزامن أو غير المتزامن دون حدوث تداخل.
تم تصميمها لإنتاج نوابض ذات قطر صغير، وتستخدم على نطاق واسع في التطبيقات الصناعات المختلفة مثل الأجهزة الطبية، الأجهزة الدقيقة، معدات القياس، والإلكترونيات. تم تصميم ماكينة CNC لتشكيل النوابض ذات ثمانية محاور تجمع بين مزايا تقنية عمود بدون كامات الحديثة وموثوقية أنظمة التشعيل بعمود الكامات التقليدية. تعمل هذه الميزة على تعزيز دقة التشغيل الشاملة وكفاءتها لإنتاج تصميمات نوابض معقدة. يمكن أيضاً تجهيز آلة تشكيل الزنبرك بوحدة لف، مما يمكنها من التعامل مع مهام أكثر تعقيداً وإنتاج مجموعة متنوعة من أنواع النوابض وأشكال الأسلاك.
| الموديل | KCT-1008A |
| عدد المحاور | 10 محاور |
| قطر السلك | ⌀0.1-0.8mm |
| سرعة تغذية السلك | 0-90m/min |
| عدد بكرات تغذية الأسلاك | 1 set |
| محرك السيرفو لتغذية السلك | 0.75kW |
| محرك السيرفو للتشكيل | 0.75kW*8 |
| محرك السيرفو للدوران | 0.75kW |
| محرك السيرفو للف (احتياري) | 0.15kW |
| قيمة تغذية السلك | ±0.01-99999.99mm |
| شاشة العرض | متعددة الألوان، لغة صينية \ إنجليزية |
| سعة تخزين البيانات | 1000 قطعة |
| نطاق ضغط الهواء | 0.2-0.4Pa |
| أسطوانة / مسبار الهواء | 5 أزواج |
| الأبعاد الكلية (L*W*H) | 660*1100*1650mm |
| الوزن | 900kg |
| مصدر الطاقة الكهربائية | 3P-380V 50/60Hz |
- مجهزة بنظام التحكم CNC التايواني ومحركات السيرفو اليابانية Yaskawa، مما يؤدي إلى أوقات استجابة سريعة وأداء مزامنة أفضل.
- تستخدم تصميم مكون من 10 محاور بما في ذلك ثمانية محاور للتشكيل ومحور واحد للدوران مدعوم بمحرك سيرفو (إصدار ناقل)، بينما يتم التحكم في محور تغذية الأسلاك بواسطة محرك سيرفو (إصدار النبضة)، مما يوفر استقرار تشغيلي محسن.
- بفضل دمج مزايا الهياكل ذو عمود كامات والهياكل بدون عمود كامات (حدبات)، يتم تقليل الأخطاء التراكمية أثناء عمليات التشكيل بشكل كبير. يؤدي استخدام محركات الحدبة اللامركزية ذات القصور الذاتي القريب من الصفر إلى دقة إنتاج أعلى وسرعات تشغيل أسرع.
- يتم تعزيز الدقة الميكانيكية والمتانة من خلال تصميم الشريحة على الشكل الماسي. يضمن هيكل الماسي القابل للضبط التحكم في فجوة التآكل في حدود 0.005 مم لأكثر من عشر سنوات.
- يستخدم جهاز تغذية الأسلاك نظام تزييت مغمور بالزيت، مما يضمن التشغيل بدون ضوضاء مع التزييت المستمر لتروس تغذية الأسلاك. وهذا لا يقلل من تآكل التروس فحسب، بل يضمن أيضاً دقة تغذية الأسلاك على المدى الطويل.
- يتم تصنيع تروس تغذية الأسلاك وفقاً لمعايير الدرجة 4، ويتم تصنيع الشرائح من الفولاذ الياباني SLD، المعالج بـ HRC 59-62 من خلال المعالجة الفراغية، تليها معالجة بالتبريد العميق للغاية عند -200 درجة مئوية. وهذا يضمن الدقة والمتانة على المدى الطويل.
- تتميز بمحور طوله 100 مم، مما يجعله مناسبة لإنتاج وتصنيع منتجات زنبركية عالية الدقة.
- تم تصميمه بنظام إعادة تدوير الزيت الذي لا يقوم فقط بإعادة تدوير الزيت المستهلك، بل يمنع أيضاً الفائض أو التسرب عند مرور زيت التشحيم عبر مجاري الزيت.
